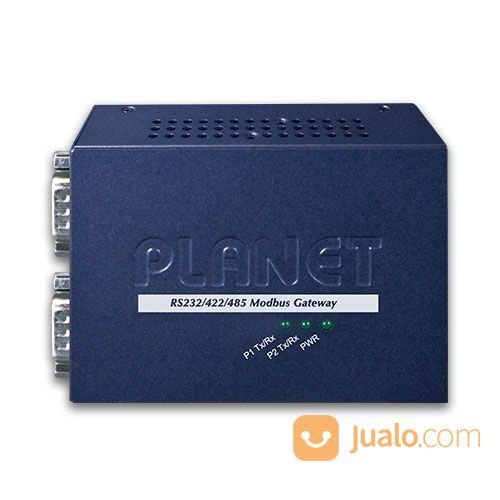

PLANET MG-120 2-port RS232 / 422/485 Modbus Gateway mendukung Protokol Modbus standar, yang memungkinkan untuk mengkonversi Protokol Modbus antara Modbus TCP, Modbus RTU dan Modbus ASCII untuk semua antarmuka perangkat keras yang didukung. Protokol serialnya dapat digunakan untuk otomasi industri di mana sistem SCADA atau HMI tersedia. Selain itu, integrasi jaringannya dapat ditingkatkan dari jaringan SNMP ke jaringan Modbus TCP otomatis, yang membawa interkoneksi melalui jarak Ethernet yang lebih jauh, sehingga membuat infrastruktur jaringan lebih fleksibel.

MG-120 dapat menjadi jembatan konversi antara peralatan dengan Modbus RTU / ASCII Protocol dan workstation administrator yang menjalankan Modbus TCP / IP Protocol. Antarmuka serial RS232 / 422/485 dari MG-120 menyediakan mode operasi Modbus RTU / ASCII dan berbagai opsi baud rate untuk memenuhi permintaan integrasi antara Modbus TCP / IP Protocol, Modbus RTU Master / Slave Protocol dan Modbus ASCII Master /Slave. Protocol.

Keuntungan memiliki MG-120 adalah untuk membantu pengguna membangun lingkungan antara Modbus TCP Protocol dan Modbus RTU / ASCII Protocol dengan mudah, sehingga menawarkan solusi aplikasi ke peralatan kontrol tanpa port Ethernet dan peralatan kontrol hanya dapat mengontrol melalui workstation PC atau panel kontrol.

Selain itu, solusi integrasi efektif perangkat Modbus Ethernet, peralatan serial Modbus atau master / slave multi Modbus dalam jaringan hibrida membawa yang berikut ini :
- Master mode supports up to 32 slave TCP connection requests
- Slave mode supports up to 32 TCP master connections

Fitutr-fitur :

Serial Interface

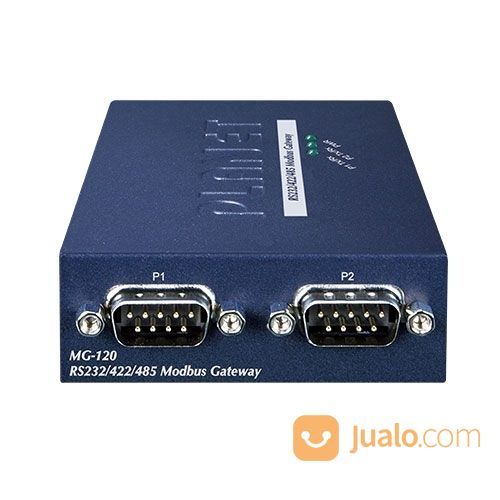

- One DB9 interface supports RS232, 2-wire RS485, 4-wire RS485 and RS422 standards
- Asynchronous serial data rates up to 921600bps

Ethernet Interface
- 1-port 10/100BASE-TX RJ45 with auto MDI/MDI-X function

Management Function
- Built-in IP-based Web interface and telnet interface for remote management
- Software Protocol supports Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP and DNS
- Supports RTU Master, RTU Slave, ASCII Master, and ASCII Slave four serial operation modes via management interface
- Master mode supports 32 slave TCP connection requests
- Slave mode supports 32 TCP master connections
- PLANET Modbus Gateway utility for finding client device on the network
- PLANET Smart Discovery utility automatically finds the client devices on the network
- Firmware upgrade/configuration backup and restore via HTTP protocol

Case and Installation
Compact size for easy Installation :
- Standalone - Wall mountable or DIN-rail mounting (optional accessory)
- Co-works with PLANET media chassis (MC-700/1500)
- -10 to 60 degrees C operating temperature
Reset button for resetting to factory default

Penerapan di lapangan

* RTU/ASCII Master to Multi Modbus TCP/IP Slaves
MG-120 dapat bertindak sebagai jembatan antara peralatan master RTU / ASCII dan peralatan slave multi-TCP / IP dalam lingkungan jaringan Modbus TCP / IP untuk mengontrol peralatan slave multi-TCP / IP melalui peralatan master RTU / ASCII.

* Multi Modbus TCP/IP Master to RTU/ASCII Slaves
MG-120 dapat beroperasi sebagai jembatan antara peralatan master multi-TCP / IP dan peralatan slave RTU / ASCII dalam lingkungan jaringan TCP / IP Modbus untuk mengontrol peralatan slave RTU / ASCII melalui peralatan master multi-TCP / IP .

Note :
* Silahkan anda bertanya produk, sebelum membeli produk tersebut. Karena indent selama 6-8 minggu.
* Garansi 1 tahun untuk kerusakan pabrik (kerusakan karena kelalaian user, force majeur,arus pendek & kena petir tidak garansi)
